电磁流量计正确的接线方法

正确的选用电磁流量计是保证用好电磁流量计的前提条件。但流量计的正确接线也是至关重要的。

• 电磁流量计若采用分体安装连接的信号电缆采用定制的专用电缆线，电缆线越短越好。
• 激磁电缆可选用Yz中型橡套电缆，其长度与信号电缆一样。
• 信号电缆必须与其它电源严格分开，不能敷设在同一根管子内，不能平等敷设，不能绞合在一起应分别单独穿在钢管内。
• 电磁流量计信号电缆和激磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接好接头。
• 电缆进入电磁流量计传感器电气接口时，在端口处再做成U型，这样可以防止雨水渗透到传感器中。

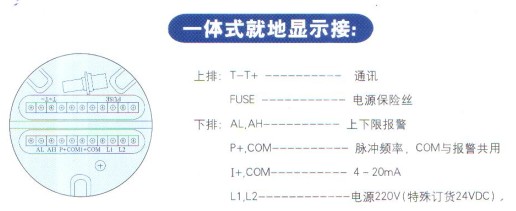

一体式电磁流量计接线

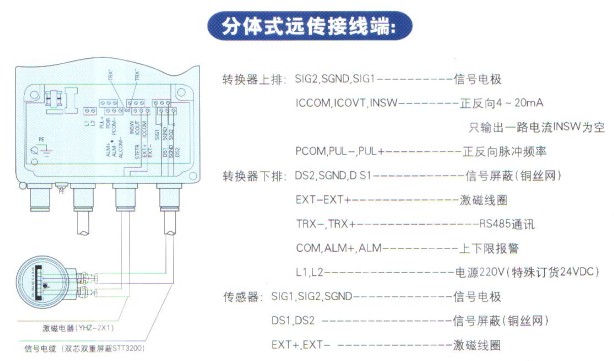

分体式电磁流量计接线
